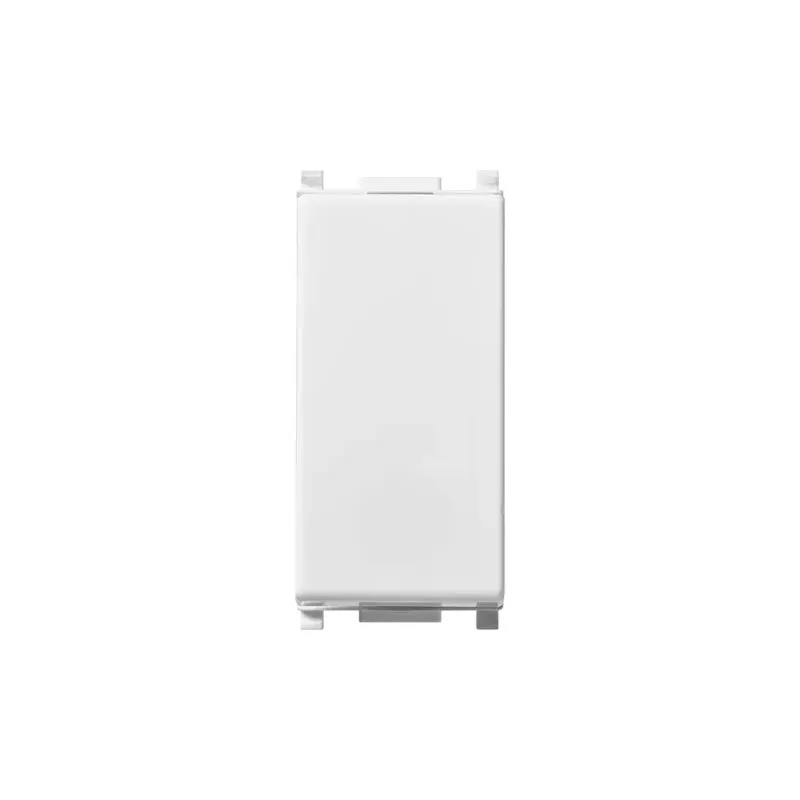

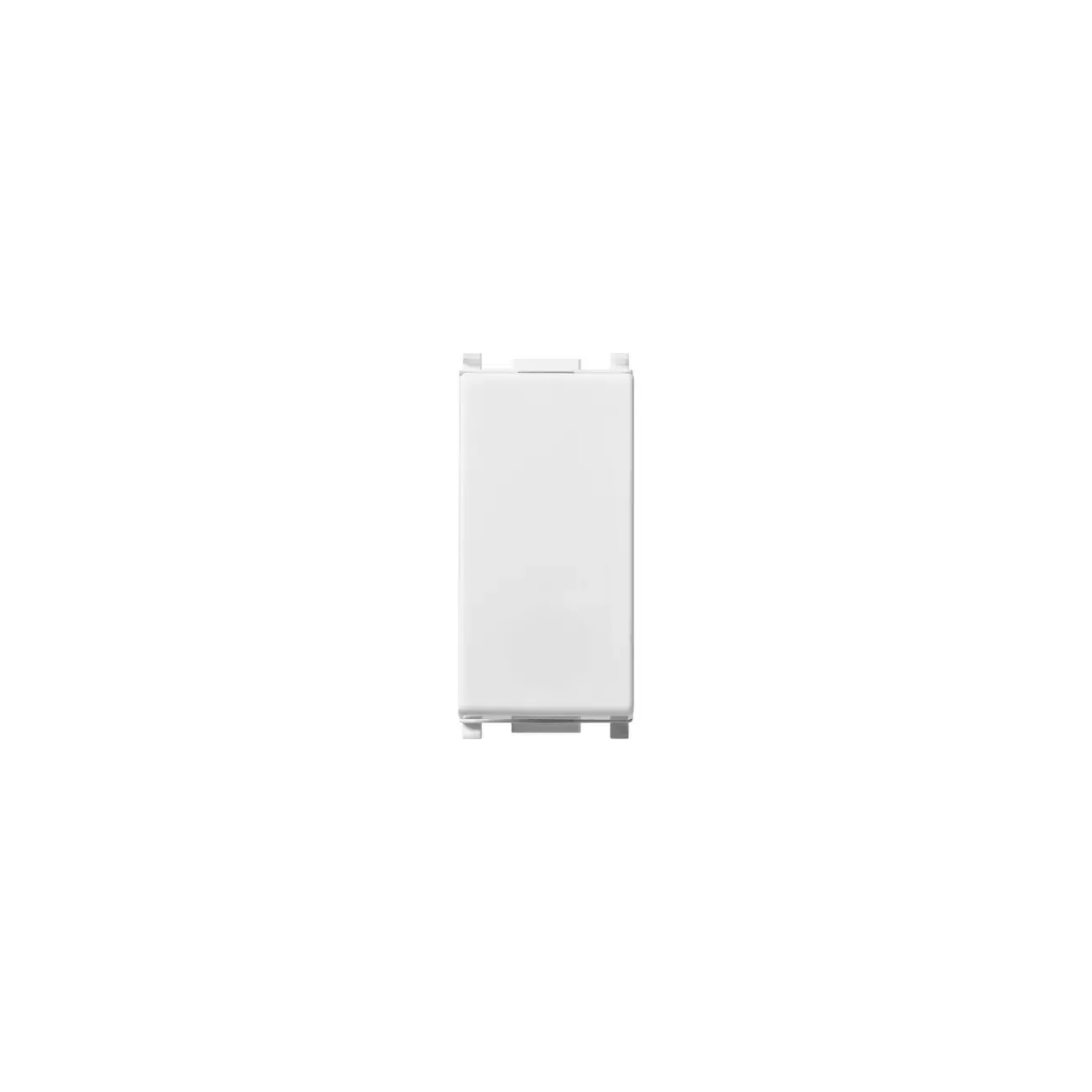

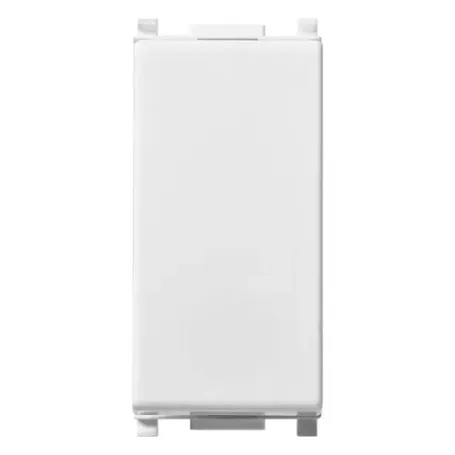

Pulsante relè magnetico Quid Vimar Up 14197

Pulsante relè magnetico Quid (illuminabile) – Codice 14197

Il pulsante relè magnetico Quid 14197 gestisce carichi con logica a impulsi ON/OFF sequenziale. Dispone di 1 ingresso NO dedicato al pulsante di comando, 1 ingresso NO per il reset e 1 uscita a relè NO da 10 AX. L’alimentazione è 220–240 V~ 50/60 Hz. L’indicazione luminosa integrata segnala in modo chiaro lo stato del carico direttamente sul pulsante. Profondità compatta: 39 mm.

Caratteristiche principali

• Comando a impulsi con sequenza ON/OFF per una gestione affidabile del carico.
• Ingresso NO per pulsante e ingresso NO separato per funzione di reset.
• Uscita a relè NO 10 AX adatta a molteplici applicazioni domestiche e professionali.
• Alimentazione 220–240 V~ 50/60 Hz per compatibilità con gli impianti standard.
• Segnalazione luminosa dello stato del carico sul pulsante.
• Profondità 39 mm per un’installazione agevole in scatole standard.
• Illuminabile: predisposizione per LED di segnalazione opzionali compatibili con la serie Quid.

Specifiche tecniche

• Tipologia: pulsante relè magnetico a impulsi sequenziali ON/OFF
• Ingressi: 1 NO per pulsante di comando; 1 NO per reset
• Uscita: relè NO 10 AX
• Alimentazione: 220–240 V~ 50/60 Hz
• Segnalazione: luminosa sul pulsante (stato del carico)
• Profondità: 39 mm
• Illuminazione: predisposto per LED opzionali

Applicazioni tipiche

• Comando luci con logica a impulsi in abitazioni, uffici e spazi commerciali.
• Sostituzione/aggiornamento di pulsanti con necessità di feedback luminoso.
• Impianti con richiesta di reset dedicato del circuito di comando.

Vantaggi

• Affidabilità del relè magnetico e chiarezza di utilizzo grazie all’indicazione luminosa.
• Flessibilità d’integrazione con pulsanti NO standard e reset separato.
• Installazione semplificata grazie al profilo compatto (39 mm).

Contenuto della confezione

• 1 × Pulsante relè magnetico Quid (illuminabile) – 14197
• Guida rapida d’installazione

Note d’installazione

• L’installazione deve essere eseguita da personale qualificato secondo le norme vigenti.
• Verificare compatibilità con scatole e accessori della serie Quid, inclusi eventuali LED.
• Prima della messa in servizio, accertarsi del corretto cablaggio degli ingressi NO e dell’uscita a relè.
